BookTEK 5 V2A/V3A
ранее: Bookeye 5 V2A/V3A Automatic · Производитель: Image Access GmbH, Германия
Книжные сканеры с моторизованным V-образным стеклом: бережная и производительная оцифровка книг и сшитых документов, 600 dpi.
- A2+ / A3+
- 600 dpi
- Моторное V-стекло
Основные характеристики
- Макс. формат
- 460 × 620 мм, на 14% больше формата A2
- Разрешение
- 600 × 600 dpi
- Скорость
- A2+: 0,9 с (150 dpi) … 3,0 с (600 dpi)
- Сенсор
- Линейный CCD-сенсор, 22 500 пикселей
- Глубина цвета
- 48 бит цвет, 16 бит оттенки серого
- Габариты (В × Ш × Г)
- 720 × 655 × 645 мм
- Вес
- 37 кг
- Подключение
- 1 Гбит/с Ethernet (Scan2Net, TCP/IP); 2 × USB 3.0; 4 × USB 2.0
- Макс. формат
- 390 × 480 мм, на 50% больше формата A3
- Разрешение
- 600 × 600 dpi
- Скорость
- A3+: 0,8 с (150 dpi) … 2,4 с (600 dpi)
- Сенсор
- Линейный CCD-сенсор, 22 500 пикселей
- Глубина цвета
- 48 бит цвет, 16 бит оттенки серого
- Габариты (В × Ш × Г)
- 720 × 510 × 540 мм
- Вес
- 31 кг
- Подключение
- 1 Гбит/с Ethernet (Scan2Net, TCP/IP); 2 × USB 3.0; 4 × USB 2.0
Обзор
BookTEK 5 V2A и V3A (Automatic) — планетарные книжные сканеры с моторизованным V-образным прижимным стеклом для бережной и при этом высокопроизводительной оцифровки книг и сшитых документов. V2A принимает оригиналы до 460 × 620 мм (A2+), V3A — до 390 × 480 мм (A3+). Подходят как для крупных, так и для небольших проектов.
Стекло движется со скоростью от 19 до 113 мм/с при общем ходе 25 см и мягко расправляет оригинал в V-образной колыбели; усилие прижима настраивается индивидуально. Стекло снимается и устанавливается за два шага без инструментов, а колыбель работает и в плоском режиме.
Для каких задач
Стандарты качества и сертификаты
Возможности

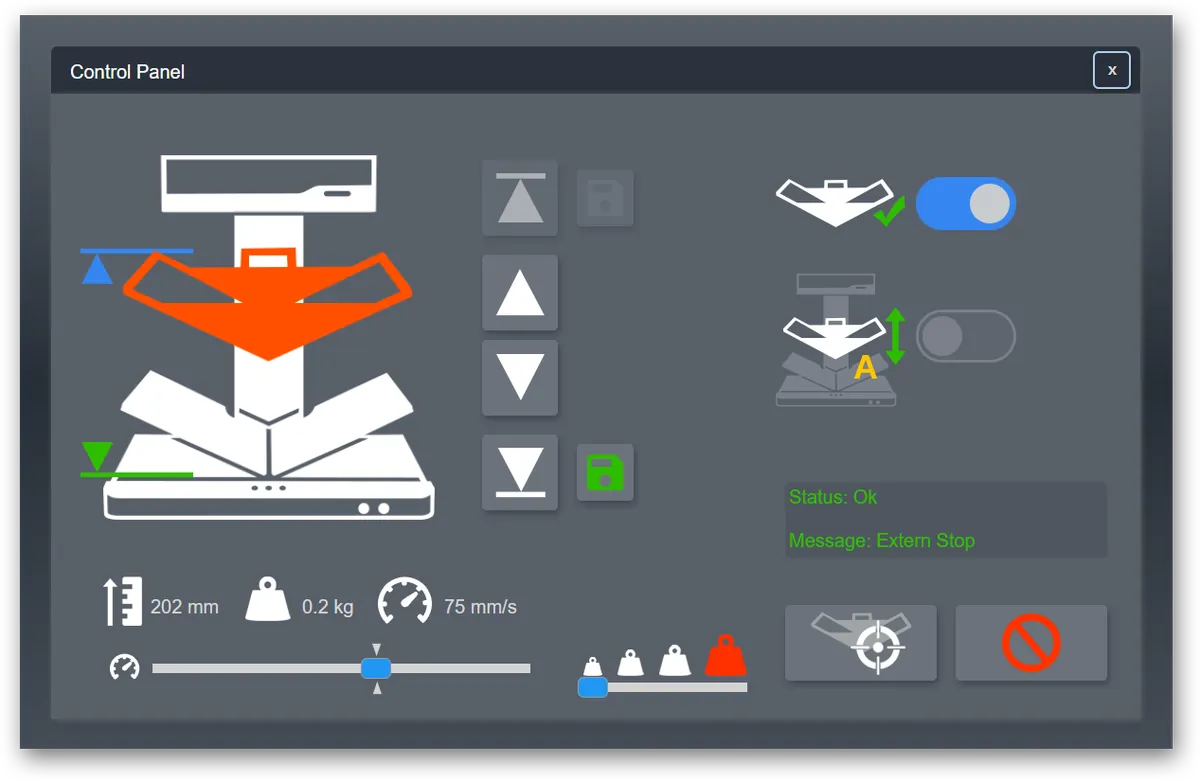

- Моторизованное V-образное стекло: скорость 19–113 мм/с, ход 25 см
- Индивидуальная настройка усилия прижима — бережно к оригиналам, без искажений
- Стекло снимается и ставится за два шага без инструментов; колыбель работает и в плоском режиме
- Live Preview: вторая матричная камера показывает положение документа
- Лазерная коррекция изгиба у корешка
- Автоматическое удаление пальцев: книгу можно придерживать за край
- Четыре световые панели с белыми светодиодами, без ИК/УФ-излучения
- Тёмный режим; виртуальное пересканирование с просмотром в реальном времени
- Интерфейсы Scan2Net и ScanWizard на 20+ языках; ОС на базе Linux
Модели и исполнения

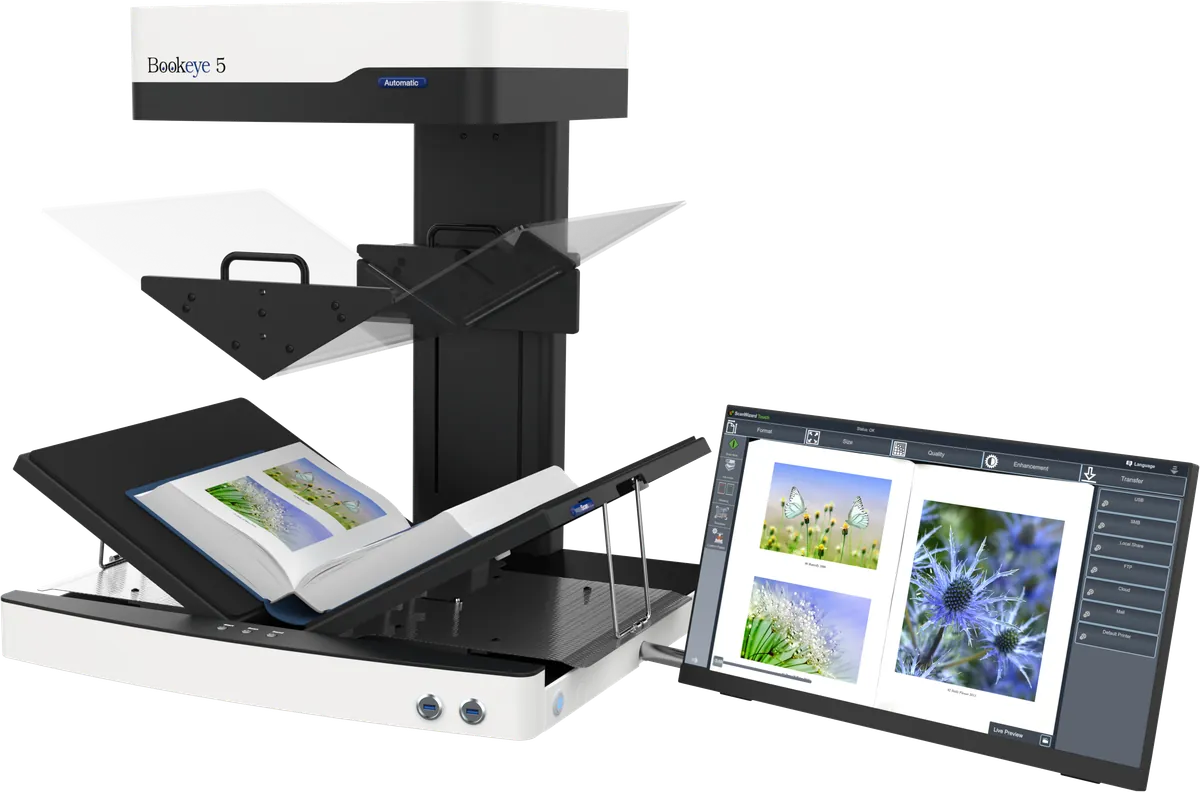

BookTEK 5 V2A
До 460 × 620 мм (A2+); A2+ при 600 dpi — 3,0 с; компьютер: 64-бит Linux, Intel Core i3 8-го поколения, SSD 240 ГБ, 8 ГБ ОЗУ.

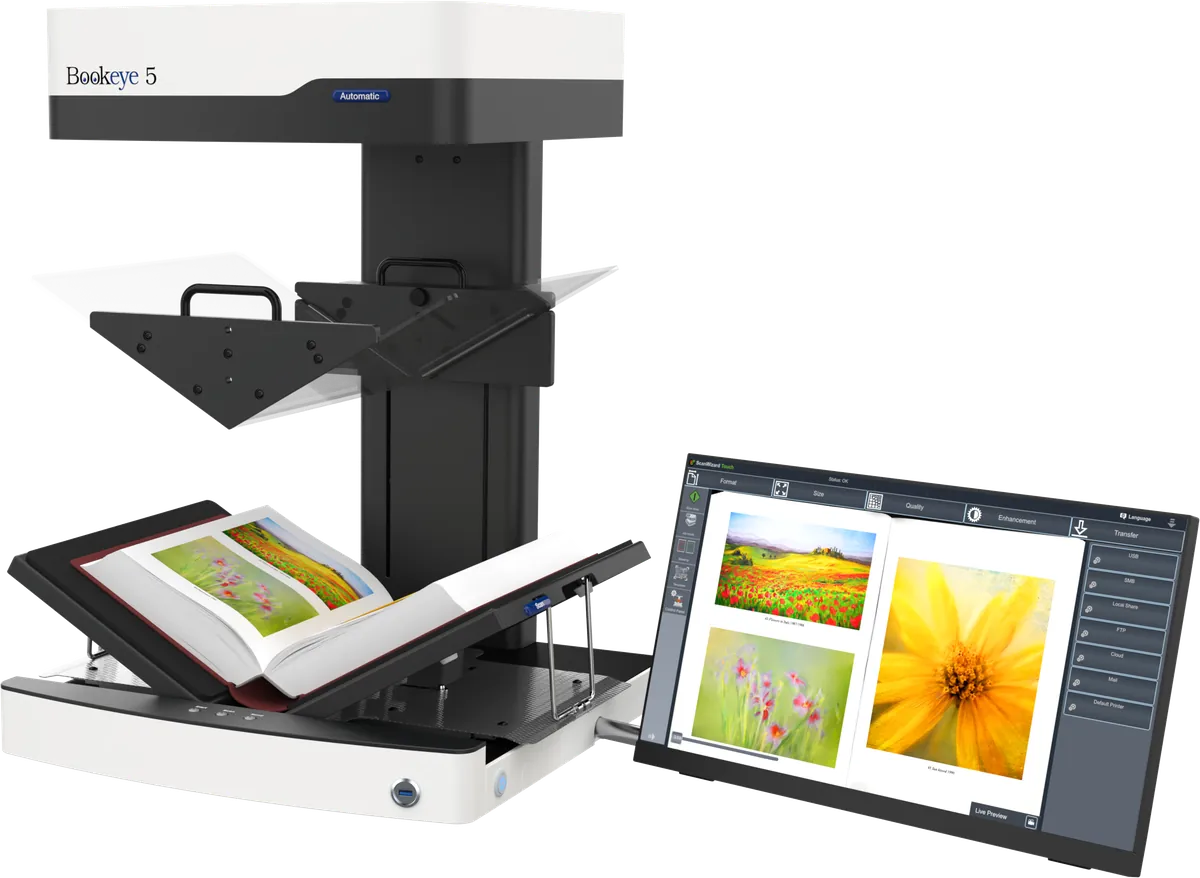

BookTEK 5 V3A
До 390 × 480 мм (A3+); A3+ при 600 dpi — 2,4 с; компьютер: 64-бит Linux, Intel Core 9-го поколения, SSD 250 ГБ, 8 ГБ ОЗУ.
Характеристики
| Параметр | BookTEK 5 V2A | BookTEK 5 V3A |
|---|---|---|
| Скорость сканирования | ||
| Формат для замера | A2+ (620 × 460 мм) | A3+ (480 × 390 мм) |
| Скан полного формата — 150 dpi | 0,9 с | 0,8 с |
| Скан полного формата — 200 dpi | 1,1 с | 0,9 с |
| Скан полного формата — 300 dpi | 1,6 с | 1,3 с |
| Скан полного формата — 400 dpi | 2,0 с | 1,7 с |
| Скан полного формата — 600 dpi | 3,0 с | 2,4 с |
| Скорость сканирования зависит только от разрешения. Сканер всегда сканирует в полном цвете, даже если выбран бинарный (ч/б) вывод, — это даёт наилучшее качество изображения. | ||
| Оптическая система | ||
| Макс. область сканирования | 460 × 620 мм, на 14% больше формата A2 | 390 × 480 мм, на 50% больше формата A3 |
| Разрешение сканера | 600 × 600 dpi | |
| Размер пикселя | 9,3 × 9,3 мкм | |
| Мин. размер документа | 100 × 100 мм | |
| Камера | Линейный CCD-сенсор, 22 500 пикселей (11 000 строк — эквивалент матричной камеры 245 Мпикс) | |
| Камера предпросмотра (Live Preview) | Матричный CMOS-сенсор | |
| Глубина цвета | 48 бит цвет, 16 бит оттенки серого | |
| Режимы вывода | 24 бит цвет, 8 бит оттенки серого, бинарный (ч/б), улучшенный полутон | |
| Форматы файлов | Многостраничные PDF (PDF/A) и TIFF, JPEG, JPEG 2000, PNM, PNG, BMP, TIFF (Raw, G3, G4, LZW, JPEG), AutoCAD DWF, JBIG, DjVu, DICOM, PCX, PostScript, EPS, RAW и другие | |
| Система освещения | ||
| Источник света | Белые светодиоды, проверены по IEC 62471 | |
| Время прогрева | Нет | |
| Зависимость от температуры | Нет | |
| УФ/ИК-излучение | Нет | |
| Ресурс ламп | 50 000 ч (тип.). Лампы покрываются опцией расширенной гарантии Extended Warranty | |
| Электрические характеристики | ||
| Внешний блок питания: напряжение | 100–240 В перем. тока | |
| Внешний блок питания: частота | 47–63 Гц | |
| Внешний блок питания: рабочая температура | 5…40 °C | |
| Внешний блок питания: относительная влажность | 20…80 % (без конденсации) | |
| Внешний блок питания: экостандарт | CEC Level VI | |
| Сканер: напряжение | 24 В пост. тока | |
| Сканер: ток | Макс. 7,5 А | |
| Энергопотребление | ||
| Выключен — P(Off) | 0,3 Вт | |
| Сон — P(Sleep) | 4,6 Вт | |
| Готов — P(Ready) | 40 Вт | |
| Работа — P(Active) | 110 Вт | |
| На 43% ниже требований ENERGY STAR | ||
| Габариты и вес | ||
| Габариты сканера (В × Ш × Г) | 720 × 655 × 645 мм | 720 × 510 × 540 мм |
| Вес сканера | 37 кг | 31 кг |
| Транспортная упаковка (В × Ш × Г) | 910 × 800 × 800 мм | 650 × 630 × 800 мм |
| Вес сканера в упаковке | 60 кг | 50 кг |
| Условия эксплуатации | ||
| Рабочая температура | 5…40 °C | |
| Температура хранения | 0…60 °C | |
| Относительная влажность | 20…80 % (без конденсации) | |
| Внешняя освещённость | < 800 лк | |
| Уровень шума | < 42 дБ(А) (работа), < 33 дБ(А) (ожидание) | |
Источник: технические спецификации Image Access (PDF): BookTEK 5 V2A (Version 1.1, 19.07.2023) · BookTEK 5 V3A (Version 1.1, 19.07.2023)
Характеристики приведены по данным производителя; производитель вправе менять их без предупреждения. Имперские единицы опущены, скорость в дюймах/с дополнена значением в мм/с.
Комплектация
Подключение и программное обеспечение
- Интерфейсы
- 1 Гбит/с Ethernet (Scan2Net, TCP/IP); 2 × USB 3.0; 4 × USB 2.0
- Экран
- Сенсорный экран 21″ Full HD (1920 × 1080)
- Программы
- Scan2Net, ScanWizard, Scan2ICC
- Куда сохранять
- SMB, FTP, принтеры, e-mail, облачные хранилища
- Цветовые профили
- Встроенные профили sRGB, Adobe RGB и native; индивидуальное профилирование — по подписке Scan2ICC
Опции
- Индивидуальное ICC-профилирование (подписка Scan2ICC)
- Расширенная гарантия Extended Warranty — распространяется и на лампы
- Автоопределение ширины или 3D-сканирование фактурных поверхностей — в зависимости от модели
