WideTEK 24/36F
ранее: WideTEK 24F-600 / 36F-600 · Производитель: Image Access GmbH, Германия
Крупноформатные планшетные CIS-сканеры со стеклом от края до края: весь стол A2+ при 600 dpi — менее 4 с, A1+ — менее 6 с.
- A2+ / A1+
- 1200 dpi
- < 4 с при 600 dpi
Основные характеристики
- Макс. формат
- 610 × 457 мм
- Разрешение
- 1200 × 1200 dpi
- Скорость
- < 4 с (300 dpi) … < 8 с (1200 dpi)
- Сенсор
- Линейный CIS-сенсор с длиннофокусной линзой SELFOC; глубина резкости более ±1 мм при 600 dpi
- Глубина цвета
- 48 бит цвет, 16 бит оттенки серого
- Габариты (В × Ш × Г)
- 140 × 730 × 900 мм
- Вес
- 28 кг
- Подключение
- 1 Гбит/с Ethernet (Scan2Net, TCP/IP) — указано для WideTEK 36F
- Макс. формат
- 915 × 610 мм
- Разрешение
- 1200 × 1200 dpi
- Скорость
- < 6 с (300 dpi) … < 12 с (1200 dpi)
- Сенсор
- Три линейных CIS-сенсора с длиннофокусной линзой SELFOC; глубина резкости более ±1 мм при 600 dpi
- Глубина цвета
- 48 бит цвет, 16 бит оттенки серого
- Габариты (В × Ш × Г)
- 160 × 1100 × 1100 мм
- Вес
- 45 кг
- Подключение
- 1 Гбит/с Ethernet (Scan2Net, TCP/IP) — указано для WideTEK 36F
Обзор
WideTEK 24F-600 и WideTEK 36F-600 — крупноформатные планшетные сканеры, сочетающие CIS-технологию с безрамочным стеклом от края до края: высокая скорость и точность при разрешении до 1200 dpi по доступной цене. Настольный WideTEK 24F рассчитан на форматы до A2+ (610 × 457 мм). WideTEK 36F установлен на напольной стойке с колёсами и принимает оригиналы DIN A1+ шириной до 36″ (915 × 610 мм).
Полный цветной скан всей области при 600 dpi занимает менее 4 секунд у 24F и менее 6 секунд у 36F. Высота крышки 24F регулируется для объектов толщиной до 5 см — например, холстов; крышку можно снять полностью. Режим 3D подходит для контроля поверхности монет, шрифта Брайля и SMD-компонентов.
Для каких задач
Стандарты качества и сертификаты
Возможности
- CIS-технология и продуманная подсветка — разрешение до 1200 dpi
- Весь стол в цвете при 600 dpi: менее 4 с (24F) или менее 6 с (36F)
- Безрамочное стекло от края до края с антибликовым покрытием; прочное, устойчивое к царапинам, защищает от грязи, пыли, влажных чернил и краски

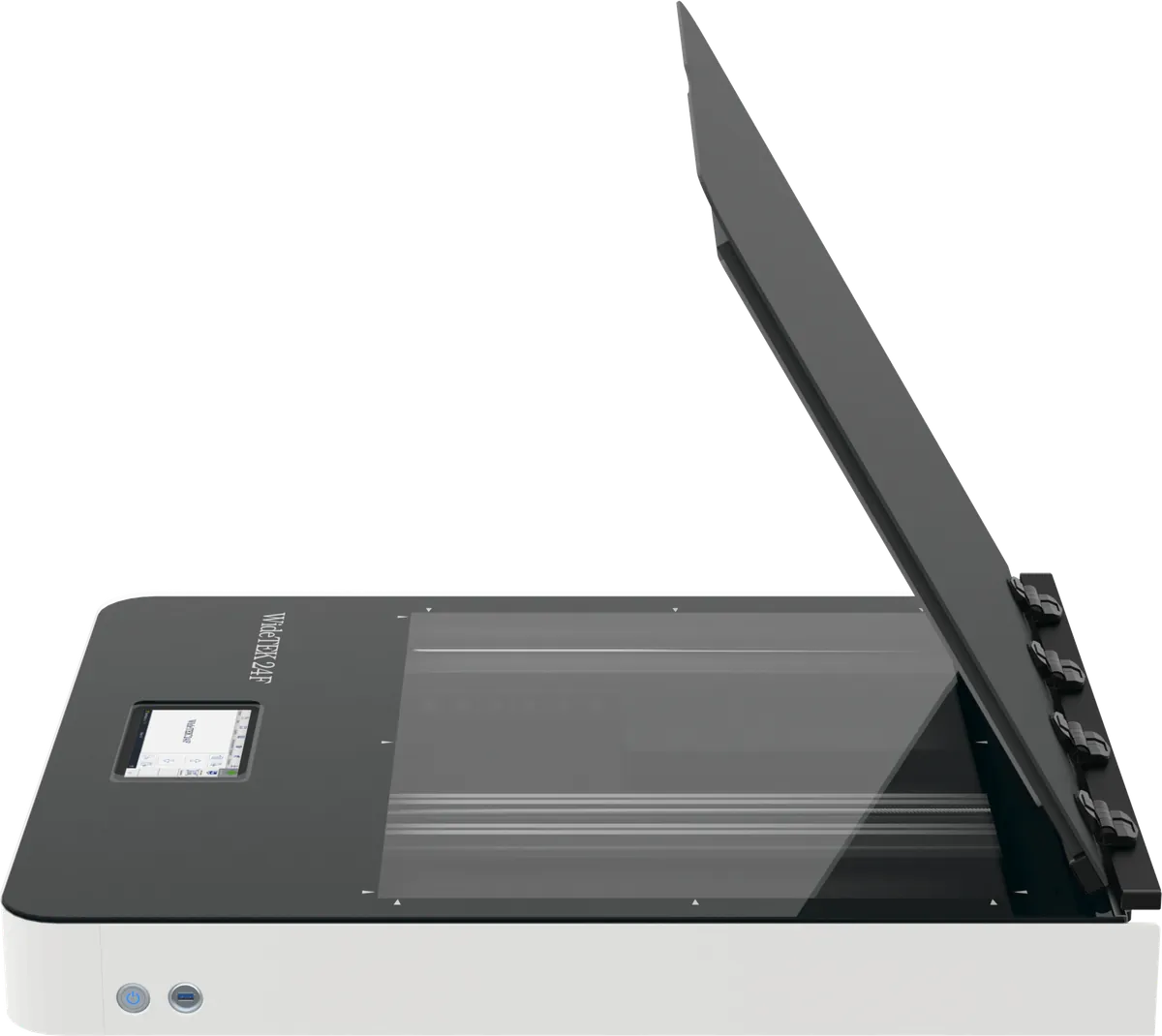

- Регулируемая высота крышки для объектов до 5 см (например, холстов); крышка снимается полностью (24F)
- 3D-сканирование поверхности для контроля монет, шрифта Брайля и SMD-компонентов
- RGB-светодиоды со встроенным рассеивателем, без ИК/УФ-излучения и без прогрева
- Компактный настольный корпус (24F); напольная стойка на колёсах (36F)
- Автоматическая обрезка и выравнивание, виртуальное пересканирование
- Интерфейсы Scan2Net и ScanWizard на 20+ языках, настраиваются под фирменный стиль, тёмный режим
- Защищённая ОС на базе Linux
Модели и исполнения

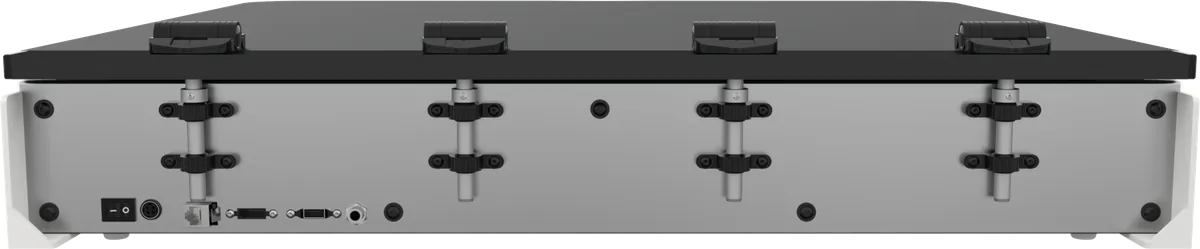

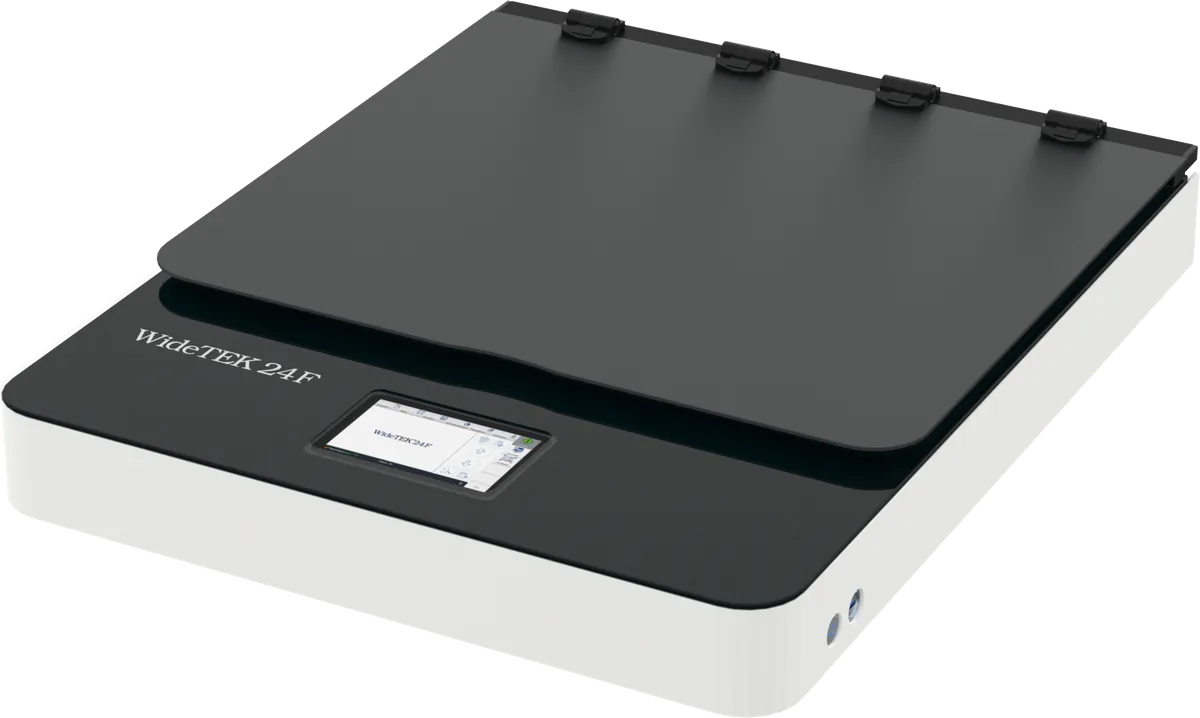

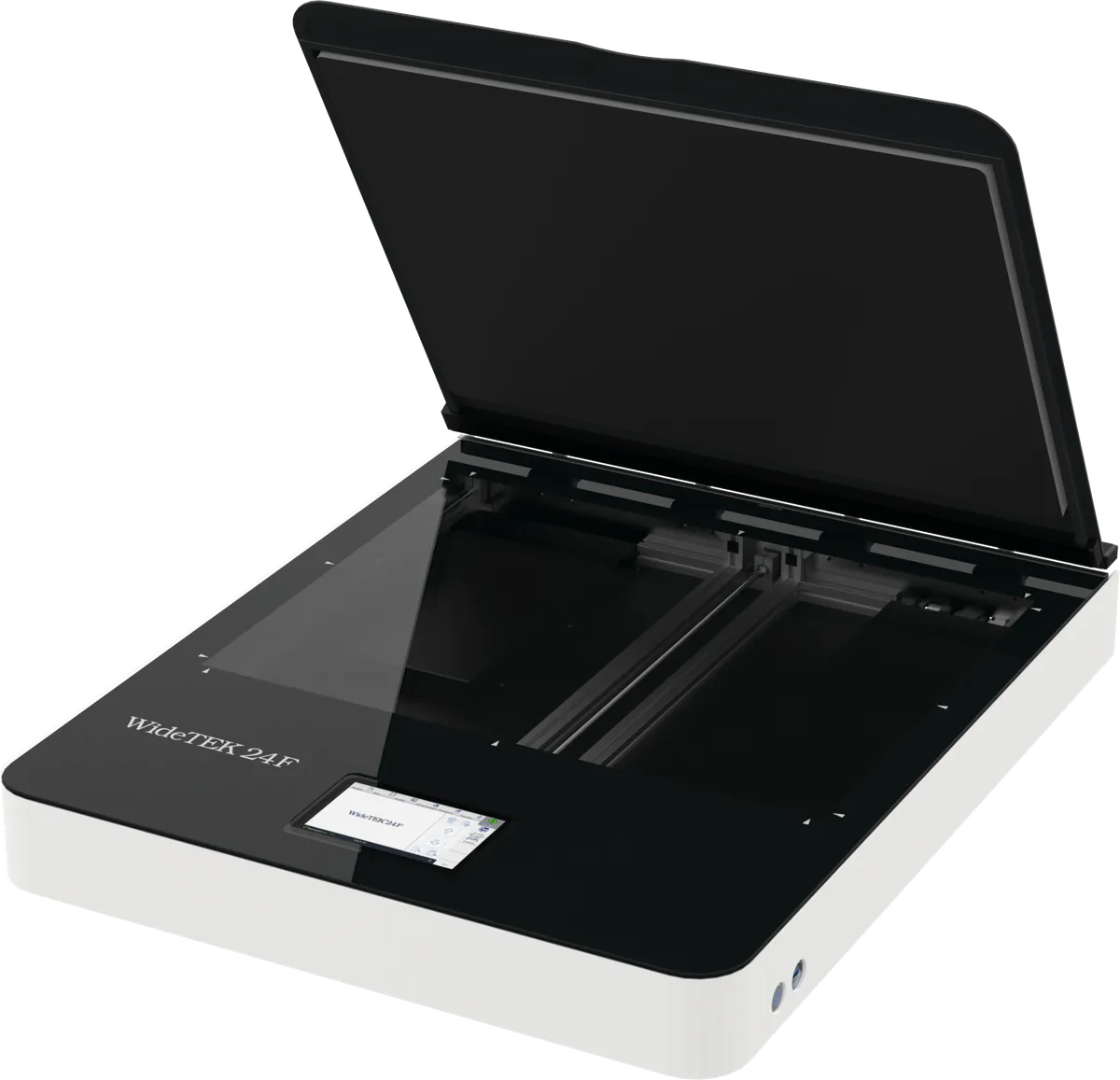

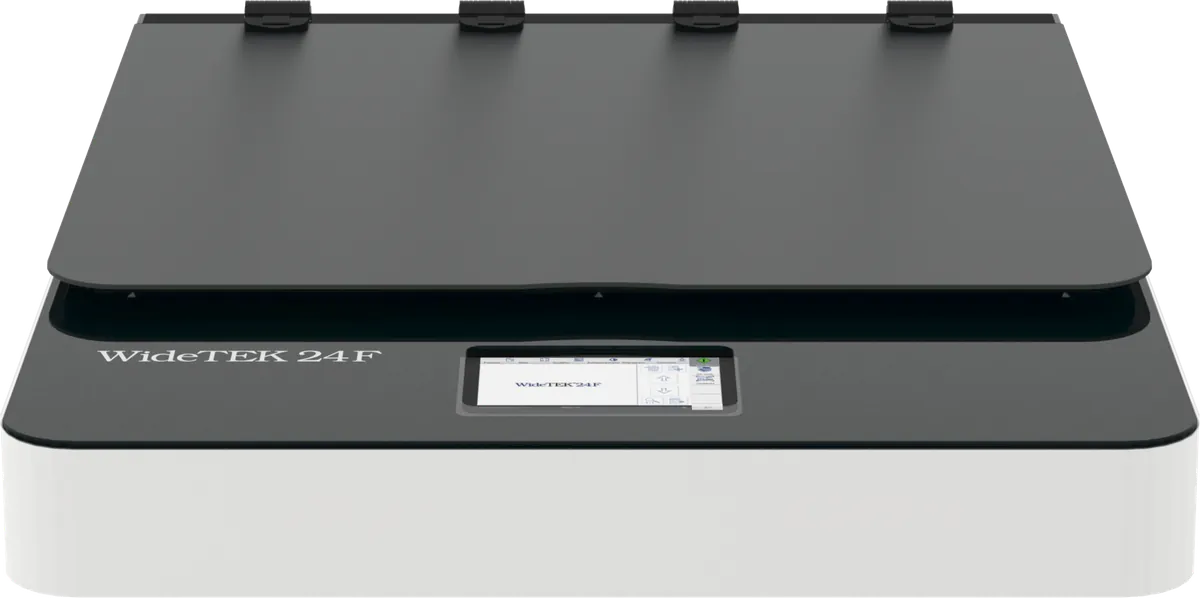

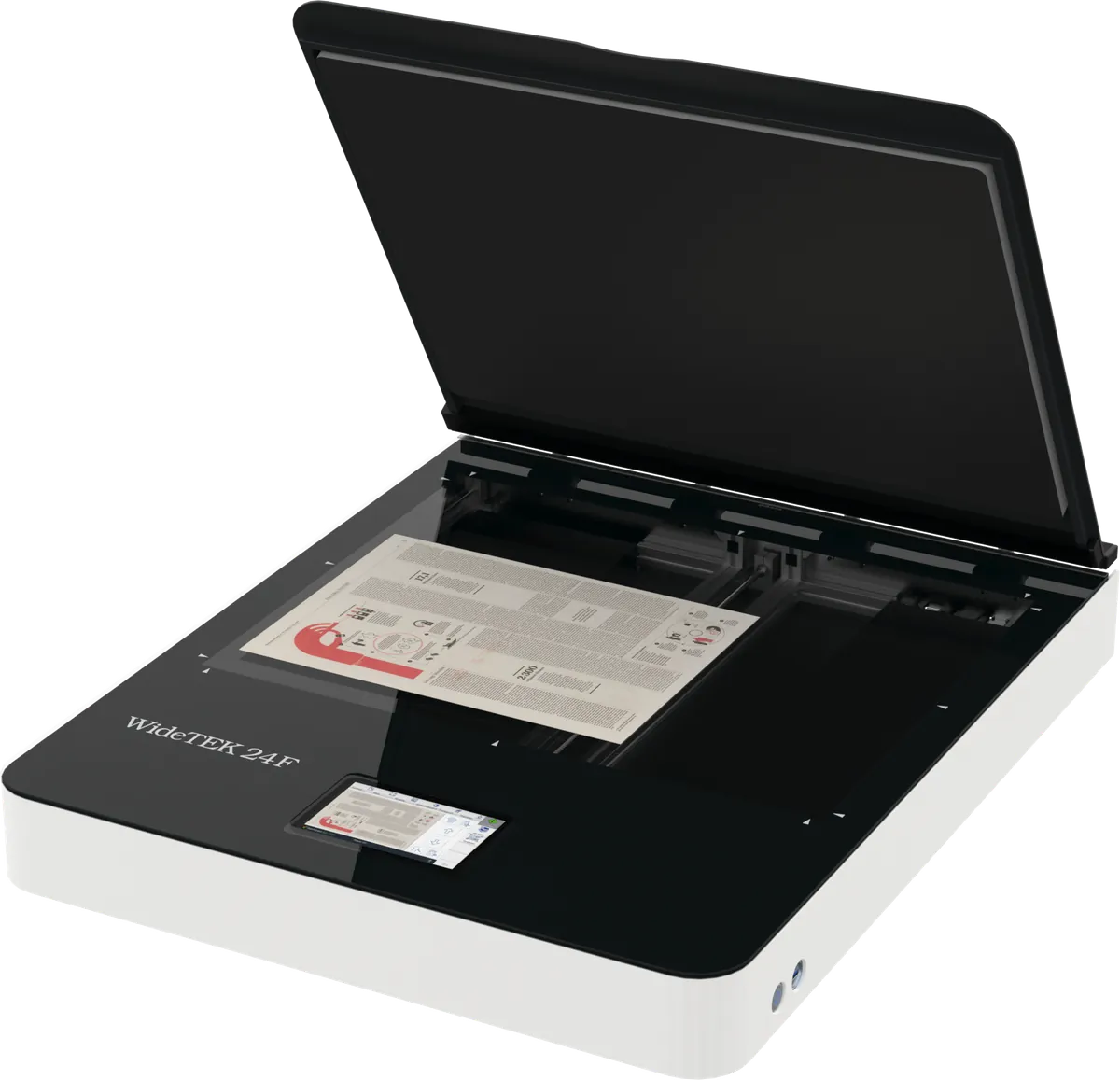

WideTEK 24F-600
Настольная модель до A2+: 610 × 457 мм; CIS-сенсор; весь стол при 600 dpi — менее 4 с (1200 dpi — менее 8 с); регулируемая по высоте крышка для объектов до 5 см, снимается полностью; 140 × 730 × 900 мм, 28 кг.

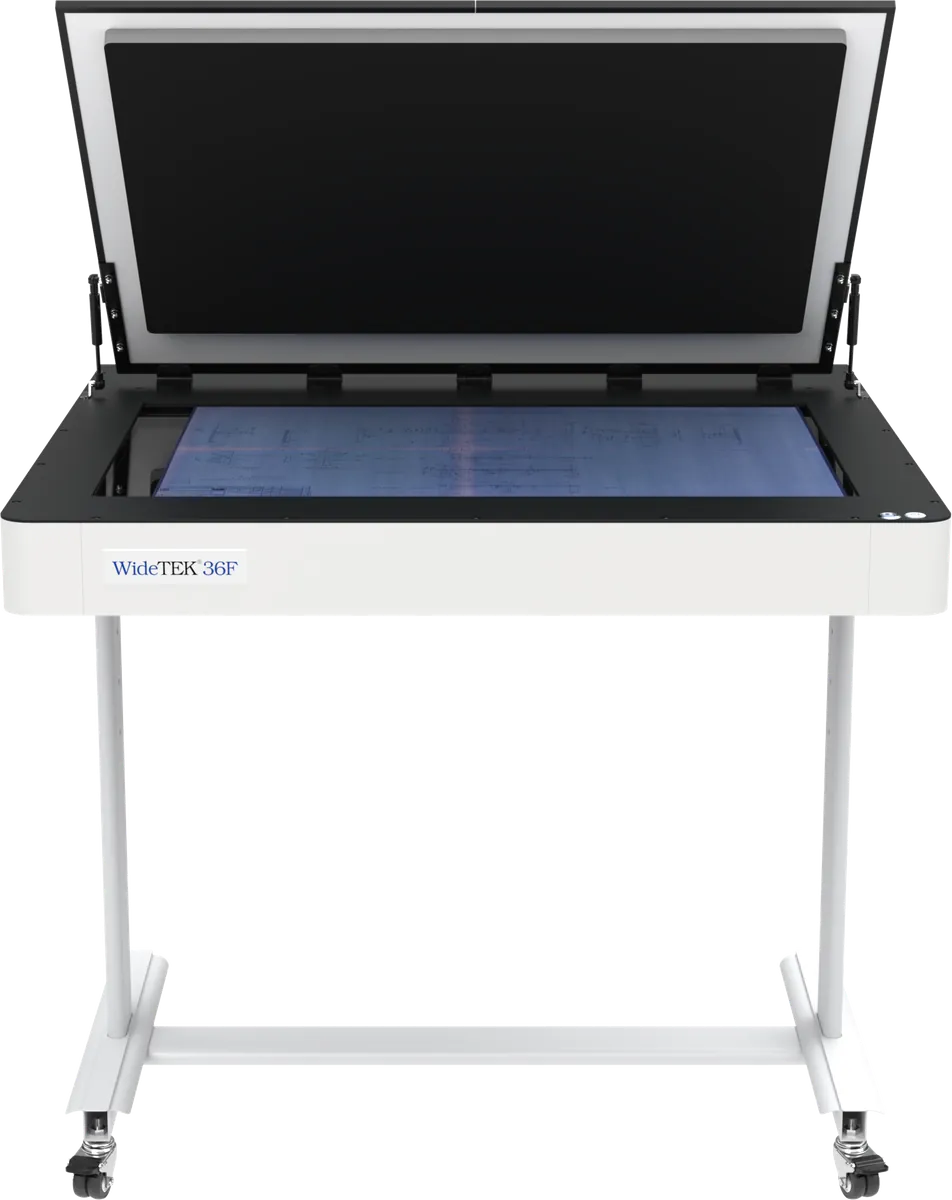

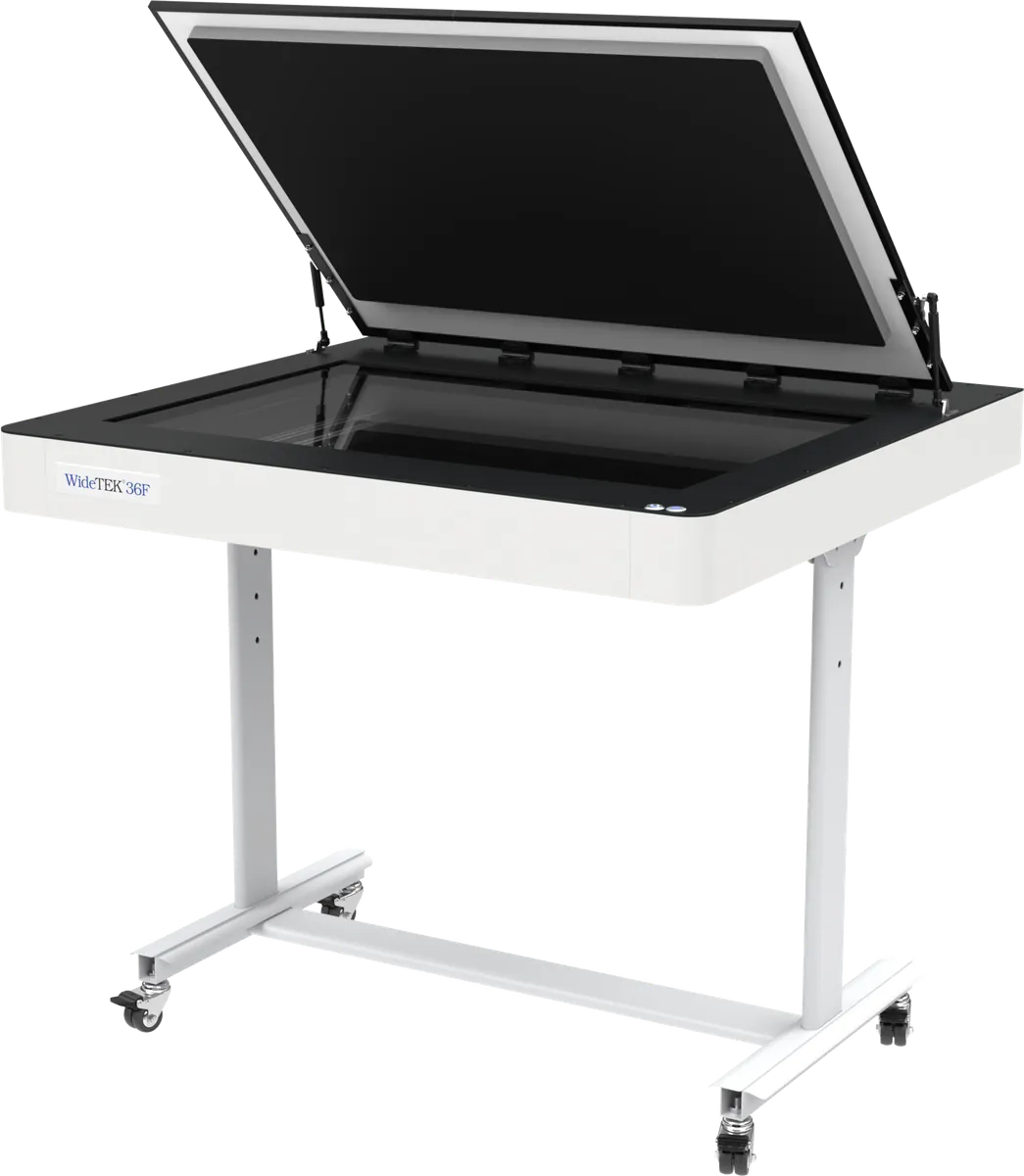

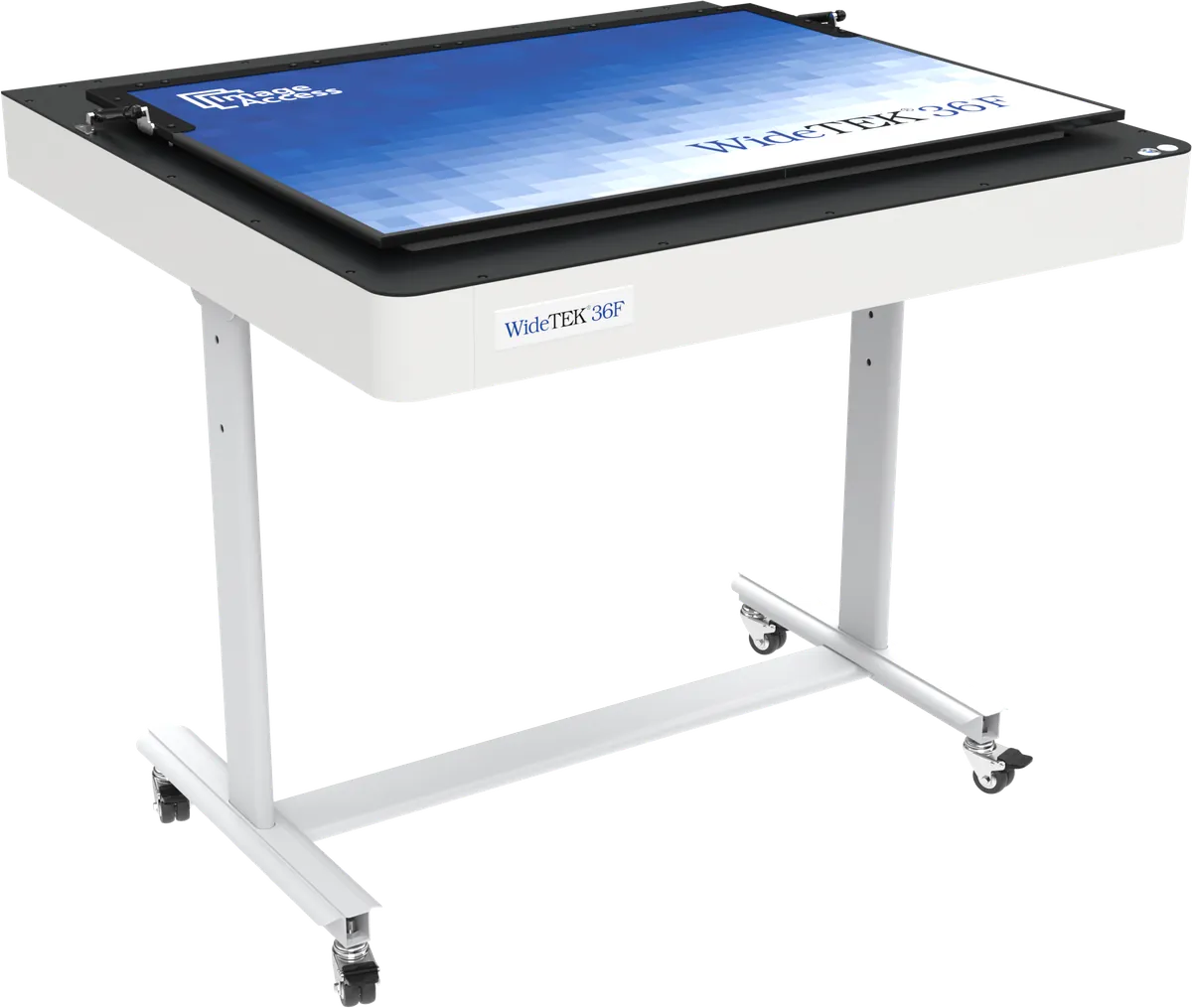

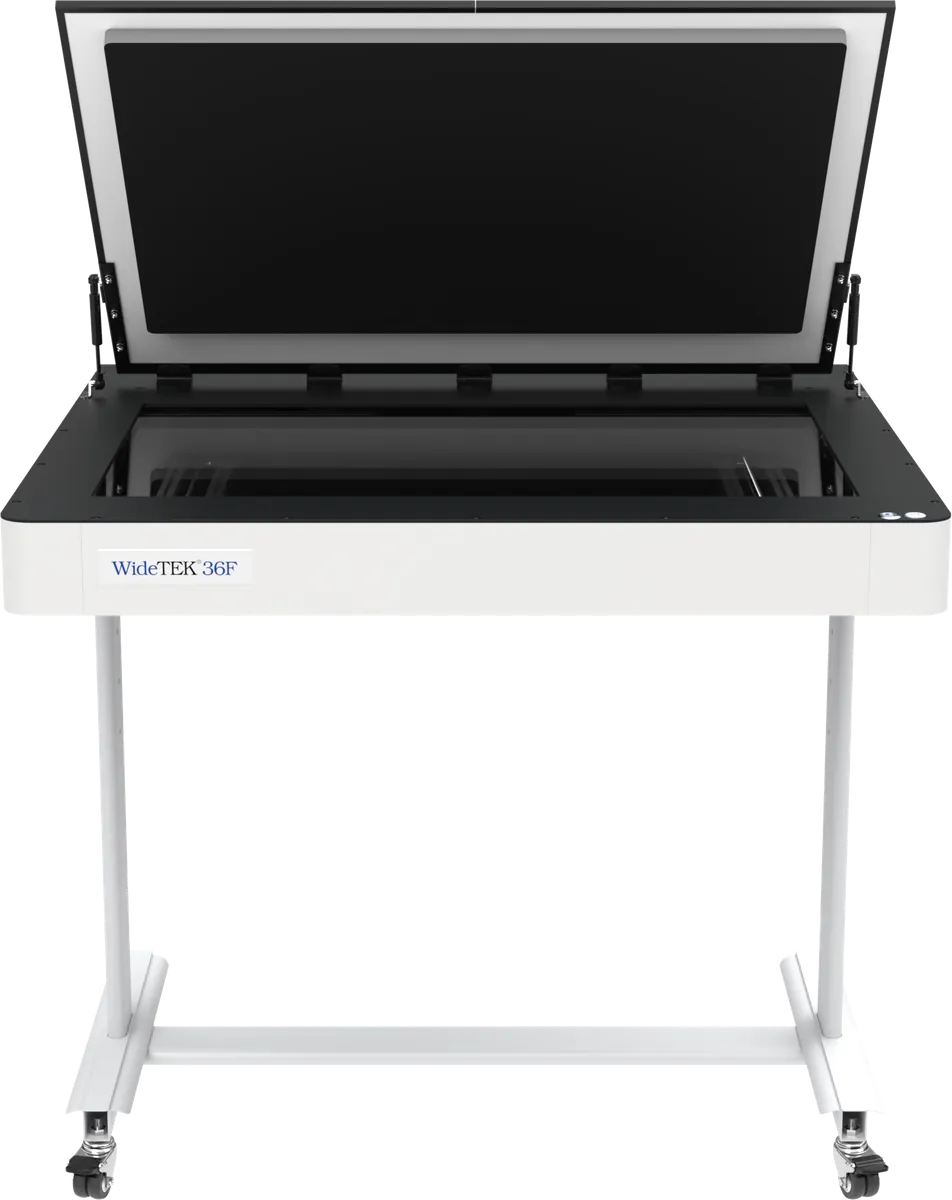

WideTEK 36F-600
Модель DIN A1+ шириной до 36″: 915 × 610 мм; три CIS-сенсора; весь стол при 600 dpi — менее 6 с (1200 dpi — менее 12 с); прочная напольная стойка с колёсами; 160 × 1100 × 1100 мм, 45 кг.
Характеристики
| Параметр | WideTEK 24F | WideTEK 36F |
|---|---|---|
| Скорость сканирования | ||
| Цвет, 24×18″ — 300 dpi | < 4 с | — |
| Цвет, 24×18″ — 600 dpi | < 4 с | — |
| Цвет, 24×18″ — 1200 dpi | < 8 с | — |
| Цвет, 36×24″ — 300 dpi | — | < 6 с |
| Цвет, 36×24″ — 600 dpi | — | < 6 с |
| Цвет, 36×24″ — 1200 dpi | — | < 12 с |
| Скорость сканирования зависит только от разрешения. Сканеры WideTEK всегда сканируют в полном цвете, даже если выбран бинарный (ч/б) вывод, — это даёт наилучшее качество изображения. Скоростей сканирования всего две: для 150–600 dpi и для 601–1200 dpi. | ||
| Оптическая система | ||
| Макс. размер документа | 610 × 457 мм | 915 × 610 мм |
| Разрешение сканера | 1200 × 1200 dpi | |
| Оптическое разрешение | 1200 × 600 dpi | |
| Размер пикселя | 9,3 × 9,3 мкм | |
| Тип сенсора | Линейный CIS-сенсор с длиннофокусной линзой SELFOC; глубина резкости более ±1 мм при 600 dpi | Три линейных CIS-сенсора с длиннофокусной линзой SELFOC; глубина резкости более ±1 мм при 600 dpi |
| Глубина цвета | 48 бит цвет (внутр. разрядность), 16 бит оттенки серого (внутр. разрядность) | |
| Режимы вывода | 24 бит цвет, 8 бит оттенки серого, бинарный (ч/б), улучшенный полутон | |
| Форматы файлов | Многостраничные PDF (PDF/A) и TIFF, JPEG, JPEG 2000, PNM, PNG, BMP, TIFF (Raw, G3, G4, LZW, JPEG), AutoCAD DWF, JBIG, DjVu, DICOM, PCX, PostScript, EPS, RAW и другие | |
| Система освещения | ||
| Источник света | RGB-светодиоды со встроенным рассеивателем, проверены по IEC 62471; без ИК/УФ-излучения | |
| Время прогрева | Нет | |
| Зависимость от температуры | Нет | |
| УФ/ИК-излучение | Нет | |
| Ресурс ламп | 50 000 ч (тип.). Лампы покрываются опцией расширенной гарантии Extended Warranty | |
| Электрические характеристики | ||
| Внешний блок питания: напряжение | 100–240 В перем. тока | |
| Внешний блок питания: частота | 47–63 Гц | |
| Внешний блок питания: рабочая температура | 5…40 °C | |
| Внешний блок питания: относительная влажность | 20…80 % (без конденсации) | |
| Внешний блок питания: экостандарт | CEC Level VI | |
| Сканер: напряжение | 24 В пост. тока | |
| Сканер: ток | Макс. 5 А | |
| Энергопотребление | ||
| Выключен — P(Off) | 0,3 Вт | |
| Сон — P(Sleep) | 4,5 Вт | |
| Готов — P(Ready) | 35 Вт | |
| Работа — P(Active) | 70 Вт | 100 Вт |
| На 44% ниже требований ENERGY STAR | ||
| Габариты и вес | ||
| Габариты сканера (В × Ш × Г) | 140 × 730 × 900 мм | 160 × 1100 × 1100 мм |
| Вес сканера | 28 кг | 45 кг |
| Транспортная упаковка (В × Ш × Г) | 250 × 800 × 1000 мм | 1200 × 800 × 1350 мм |
| Вес сканера в упаковке | 33 кг | 160 кг |
| Условия эксплуатации | ||
| Рабочая температура | 5…40 °C | |
| Температура хранения | 0…60 °C | |
| Относительная влажность | 20…80 % (без конденсации) | |
| Уровень шума | < 42 дБ(А) (работа), < 25 дБ(А) (ожидание) | |
Источник: технические спецификации Image Access (PDF): WideTEK 24F (Version 1.2, 01.04.2025) · WideTEK 36F (Version 1.1, 01.04.2025)
Характеристики приведены по данным производителя; производитель вправе менять их без предупреждения. Имперские единицы опущены, скорость в дюймах/с дополнена значением в мм/с.
Комплектация
Подключение и программное обеспечение
- Интерфейсы
- 1 Гбит/с Ethernet (Scan2Net, TCP/IP) — указано для WideTEK 36F
- Программы
- Scan2Net, ScanWizard
- Куда сохранять
- USB-накопители, сетевые принтеры, hot folder, SMB, FTP, e-mail, облачные хранилища
Опции
- Удаление пальцев, автоопределение ширины — в зависимости от модели
